Wiercenie w stropach - bezpieczeństwo, statyka, procedury

Dlaczego stropy to szczególne wyzwanie?

Różnica między ścianą a stropem

Ściana nośna przenosi przede wszystkim obciążenia pionowe - ciężar wyższych kondygnacji, dachu. Strop przenosi obciążenia poziome - ludzi, mebli, urządzeń - i przekazuje je na ściany lub słupy. Ten sposób przenoszenia sił wymaga specyficznego zbrojenia - gęstszego, dwukierunkowego (wzdłuż i w poprzek), precyzyjnie rozmieszczonego.

Konsekwencje uszkodzenia stropu są znacznie groźniejsze niż ściany. Ściana, nawet osłabiona otworem, zazwyczaj kompensuje lokalną stratę nośności przez redystrybucję sił. Strop, szczególnie w środku przęsła, gdzie naprężenia są największe, ma mniejsze rezerwy. Przecięcie kluczowych prętów zbrojeniowych może prowadzić do zarysowań, ugięć, w ekstremalnych przypadkach - do zawalenia fragmentu stropu.

Rodzaje stropów i ich specyfika

Stropy monolityczne żelbetowe - lana na budowie płyta betonowa ze zbrojeniem - to konstrukcja jednorodna, przewidywalna. Zbrojenie jest rozmieszczone według projektu, można je zlokalizować wykrywaczami. Wiercenie w żelbecie takiego stropu wymaga precyzji, ale jest stosunkowo bezpieczne przy właściwej technice.

Stropy gęstożebrowe (Fert, Teriva, Akerman) składają się z żeber betonowych i pustaków ceramicznych lub styropianowych między nimi. Wiercenie możliwe jest głównie w pustakach, unikając żeber nośnych. Identyfikacja układu przed wierceniem to konieczność.

Stropy prefabrykowane - kanałowe (płyty z podłużnymi pustkami), płytowe - mają wewnętrzne kanały i specyficzne zbrojenie. Wiercenie w niewłaściwym miejscu może trafić w pustkę, osłabiając płytę w sposób trudny do naprawy. Stropy drewniane w historycznych budynkach to zupełnie inna kategoria - wymaga wiedzy o konstrukcjach drewnianych i ostrożności by nie uszkodzić belek nośnych.

Ryzyko konstrukcyjne - co może pójść nie tak?

Osłabienie nośności stropu

Przecięcie prętów zbrojeniowych zmienia rozkład sił w stropie. Pręt, który przed wierceniem przenosił konkretne naprężenia, po przecięciu przestaje działać. Sąsiednie pręty przejmują dodatkowe obciążenie - jeśli mają rezerwy, konstrukcja przetrwa. Jeśli nie - pojawią się zarysowania.

Redukcja przekroju użytecznego stropu - jeśli strop ma 20 cm grubości, a otwór ma 15 cm średnicy, lokalnie pozostaje tylko 5 cm betonu po bokach. Ta "szyjka" przenosi wszystkie siły, które wcześniej rozłożyły się na znacznie większą powierzchnię. Koncentracja naprężeń wokół otworu może przekroczyć wytrzymałość betonu.

Konsekwencje niewłaściwego wiercenia

Zarysowania, ugięcia stropu to pierwsze sygnały problemów. Pionowe pęknięcia w ścianach pod stropem, odspojenie tynków, widoczne ugięcie powierzchni. W budynkach mieszkalnych mogą pojawiać się problemy z zamykaniem drzwi, szczelinami przy połączeniu ściany i stropu.

Zagrożenie zawaleniem w skrajnych przypadkach to nie teoria. Nadmierne osłabienie stropu, szczególnie w połączeniu z dodatkowym obciążeniem (impreza, ustawienie ciężkich mebli), może doprowadzić do katastrofy. Odpowiedzialność prawna - cywilna i karna - spoczywa na wykonawcy, który wiercił oraz właścicielu, który zlecił bez odpowiednich ekspertyz.

Kiedy wiercenie wymaga opinii statyka?

Wielkość otworu względem grubości stropu to pierwsze kryterium. Otwór powyżej 1/3 grubości stropu (np. 7 cm w stropie 20 cm) powinien być konsultowany. Lokalizacja ma znaczenie - otwór w środku przęsła (tam gdzie strop najbardziej pracuje) jest groźniejszy niż blisko podpory (ściany, słupa).

Ilość otworów w danym fragmencie - jeden otwór może być akceptowalny, ale pięć otworów w promieniu metra to znaczne osłabienie wymagające analizy. Każdy przypadek jest indywidualny - warto skonsultować z konstruktorem zanim zacznie się wiercić.

Lokalizacja zbrojenia - klucz do bezpieczeństwa

Wykrywacze zbrojenia i skanery

Wykrywacze metalu (detektory zbrojenia) to podstawowe narzędzie przed każdym wierceniem w stropie. Urządzenie przesuwane po powierzchni betonu wykrywa przewodzące obiekty, pokazuje ich głębokość, czasem średnicę. Interpretacja wyników wymaga doświadczenia - w gęsto zbrojonych stropach "gąszcz" sygnałów może być mylący.

Ograniczenia wykrywaczy to realna kwestia. Bardzo głębokie zbrojenie (ponad 10-15 cm) może być niewidoczne. Gęste zbrojenie (pręty co 10 cm) tworzy praktycznie ciągły sygnał - trudno rozróżnić poszczególne pręty. Mimo ograniczeń, skanowanie to absolutne minimum przed wierceniem.

Typowe rozmieszczenie prętów

Zbrojenie stropu koncentruje się w strefie dolnej (rozciąganej pod obciążeniem) - tam są grubsze, gęściej rozmieszczone pręty. Strefa górna (ściskana) ma zbrojenie rzadsze, cieńsze. Odległości między prętami w typowych stropach to 10-20 cm - znajdowanie "okienek" między prętami jest możliwe, ale wymaga precyzji.

Zbrojenie dodatkowe wokół już istniejących otworów (szachty, klatki schodowe) komplikuje sytuację. Projektanci wzmacniają strefy wokół dużych otworów - wiercenie tam bez konsultacji jest ryzykowne.

Procedury bezpiecznego wiercenia

Przed rozpoczęciem prac

Analiza dokumentacji konstrukcyjnej - jeśli istnieje projekt budowlany z rysunkami zbrojenia, to bezcenne źródło informacji. Pokazuje dokładnie, gdzie są pręty, jakie mają średnice, jak gęsto są rozmieszczone. Skanowanie miejsca wiercenia wykrywaczem uzupełnia (lub zastępuje, gdy dokumentacji brak) wiedzę o zbrojeniu.

Ustalenie bezpiecznej lokalizacji – tam, gdzie najmniej prętów, najdalej od środka przęsła, z dala od istniejących otworów. Czasem optymalna lokalizacja technicznie (najkrótsza trasa instalacji) nie jest optymalna konstrukcyjnie - trzeba znaleźć kompromis.

Techniki minimalizujące ryzyko

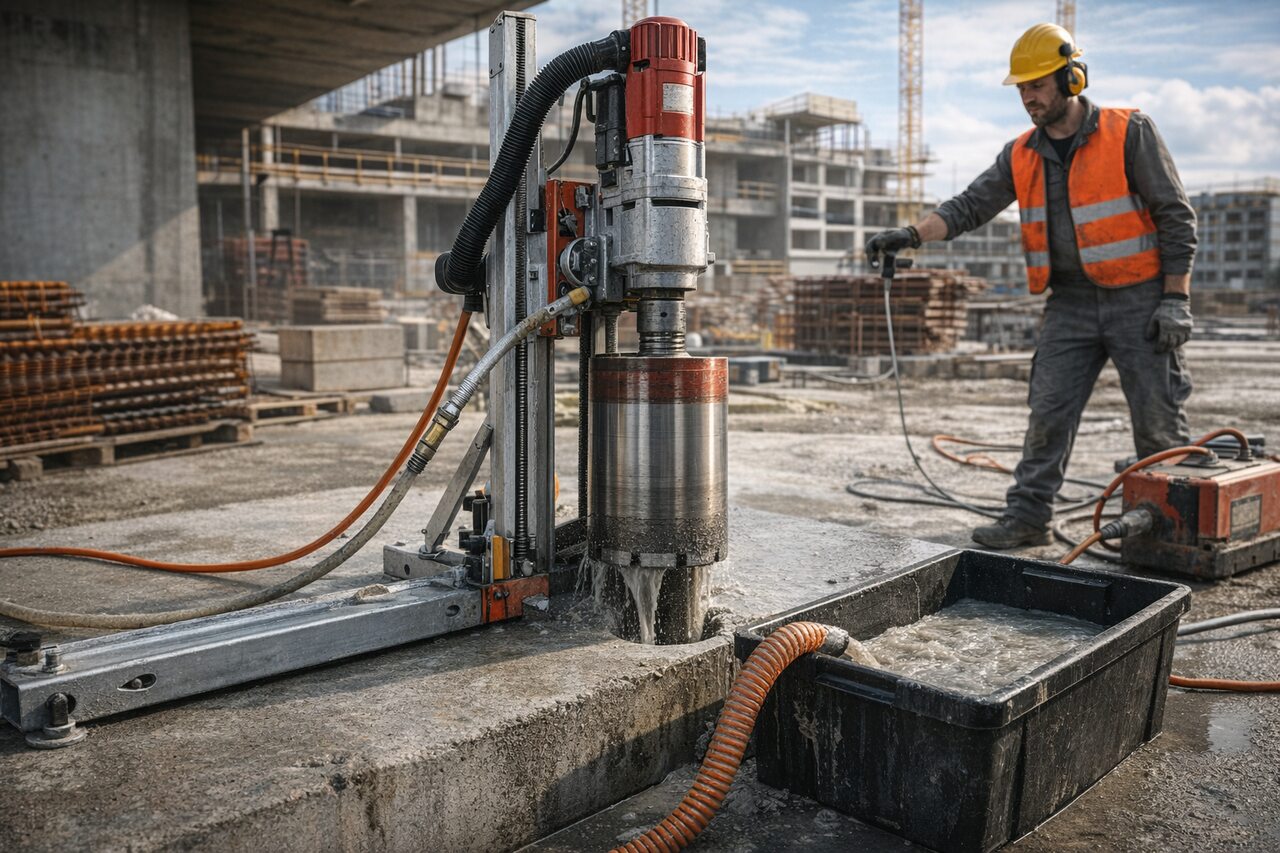

Wiercenie diamentowe bez wibracji to standard dla stropów. Młotowiertarka z trybem udarowym to prosta droga do mikropęknięć, zarysowań, osłabienia konstrukcji. Korony diamentowe obracają się płynnie, cinają materiał przez ścieranie, nie generują wstrząsów przenoszących się na konstrukcję.

Kontrolowana prędkość i nacisk - powolne, ostrożne wiercenie pozwala na reakcję, gdy wiertło trafi na pręt. Agresywne, szybkie wiercenie może przeciąć pręt zanim operator zorientuje się co się dzieje. Chłodzenie wodne vs na sucho - woda chłodzi koronę diamentową, przedłuża jej żywotność, ale w mieszkaniach często jest problemem. Systemy odpylania dla wiercenia na sucho są alternatywą.

Monitoring w trakcie prac

Obserwacja konstrukcji podczas wiercenia - czy nie pojawiają się pęknięcia, czy strop nie ugina się widocznie, czy nie słychać trzasków. Reakcja na niepokojące sygnały - zatrzymanie prac, konsultacja z konstruktorem zanim się kontynuuje. Procedury zatrzymania są jasne - bezpieczeństwo jest ważniejsze niż dotrzymanie terminu.

Wielkość i ilość otworów - zasady rozsądku

Małe otwory (do 50 mm)

Otwory małych średnic - do 50 mm - zazwyczaj są bezpieczne bez konsultacji statycznej. Instalacje elektryczne (rury 20-40 mm), małe przewody wodno-kanalizacyjne, mocowania lekkich elementów. Rozmieszczenie powinno unikać skupisk - nie dziesięć otworów obok siebie, ale rozproszonych po powierzchni.

Średnie otwory (50-150 mm)

Wentylacja mechaniczna, klimatyzacja, większe przewody sanitarne - średnice 80-150 mm to kategoria wymagająca oceny indywidualnej. W grubym stropie (25-30 cm), blisko podpory, pojedynczy otwór 100 mm może być akceptowalny. W cienkim stropie (15 cm), w środku przęsła - ryzykowny.

Możliwe wzmocnienia wokół - stalowe obejmy, wzmocnienia kompozytowe (maty węglowe), dodatkowe kotwy - mogą kompensować osłabienie. Wiercenie otworów w betonie średnich średnic powinno być poprzedzone konsultacją z doświadczonym wykonawcą.

Duże otwory (powyżej 150 mm)

Otwory powyżej 150 mm średnicy zawsze wymagają projektu statycznego z podpisem uprawnionego konstruktora. Wzmocnienia konstrukcyjne - dodatkowe belki stalowe, ściągi, obejmy - są zazwyczaj konieczne. Alternatywy to zmiana lokalizacji (może otwór da się przesunąć tam, gdzie będzie bezpieczniejszy) lub zmiana technologii (zamiast okrągłego otworu kilka mniejszych, prostokątne wycięcie z belkami nośnymi).

Specyfika różnych typów stropów

Stropy monolityczne

Najbardziej jednorodne i przewidywalne. Skanowanie przed wierceniem daje klarowny obraz rozmieszczenia prętów. Przewidywalność zbrojenia - jeśli w jednym miejscu pręty są co 15 cm, prawdopodobnie w całym stropie też. To ułatwia planowanie większej ilości otworów.

Stropy gęstożebrowe

Żebra betonowe (zazwyczaj co 40-60 cm) są elementami nośnymi, pustaki między nimi tylko wypełniają przestrzeń. Wiercenie w pustakach jest bezpieczne - nie ma tam zbrojenia, nie niesie obciążeń. Wiercenie w żebrach to osłabienie konstrukcji.

Identyfikacja układu przez stukanie - pustaki brzmią głucho, żebra głęboko i twardo. Doświadczony wykonawca potrafi zlokalizować żebra bez specjalistycznego sprzętu. Alternatywnie - odsłonięcie fragmentu stropu od dołu (zerwanie tynku) pokazuje układ.

Stropy kanałowe prefabrykowane

Płyty z podłużnymi pustymi kanałami wewnątrz mają grubość zwykle 16-32 cm, ale ścianki między kanałami to tylko 3-5 cm betonu. Wiercenie w niewłaściwym miejscu może trafić w kanał - wtedy wiertło "wpada" w pustkę, a płyta zostaje osłabiona.

Wiercenie tylko w określonych miejscach - nad podporami (gdzie płyta jest pełna), lub po zlokalizowaniu ścianek między kanałami. Ryzyko osłabienia płyty jest realne - nieprzemyślane wiercenie może wymagać kosztownych wzmocnień.

Instalacje w stropach - typowe zastosowania

Klimatyzacja i wentylacja

Przewody okrągłe wentylacji mechanicznej - średnice 100-150 mm - to najczęstszy powód wiercenia w stropach mieszkań i biur. Lokalizacja blisko ścian zewnętrznych (najkrótsza drasa do wyrzutni) zazwyczaj jest bezpieczniejsza konstrukcyjnie niż środek pomieszczenia.

Koordynacja z projektem instalacji to klucz - instalator powinien wiedzieć, gdzie można, a gdzie nie można wiercić. Czasem trzeba zmodyfikować trasę instalacji by uniknąć problemów konstrukcyjnych.

Instalacje sanitarne

Pionowe odpływy kanalizacyjne przez stropy - rury 110 mm średnicy - to wyzwanie. Idealnie są przewidziane w projekcie budynku, z szachtami instalacyjnymi. Jeśli trzeba dorobić później - minimalizacja ingerencji w konstrukcję jest priorytetem.

Alternatywy to zabudowy (obudowanie rury w kącie pomieszczenia), sufity podwieszone (ukrycie instalacji bez wiercenia w stropie), zmiana lokalizacji sanitariatów. Czasem uniknięcie wiercenia w stropie jest mądrzejsze niż ryzykowanie osłabienia konstrukcji.

Dokumentacja i odpowiedzialność

Dokumentacja przedwierceniowa

Zdjęcia stropu od góry i od dołu przed wierceniem, pomiary, wyniki skanowania - to ochrona przed przyszłymi roszczeniami. Jeśli po wierceniu pojawią się pęknięcia, dokumentacja pokazuje, czy istniały wcześniej czy są rezultatem prac.

Potwierdzenie stanu konstrukcji - jeśli przed pracami konstruktor stwierdził, że strop jest w dobrym stanie, dokumentacja to potwierdza. Ochrona przed roszczeniami działa w obie strony - chroni wykonawcę przed nieuzasadnionymi oskarżeniami, chroni właściciela przed nieuczciwym wykonawcą.

Dokumentacja powykonawcza

Lokalizacja wykonanych otworów - pomiary od ścian, wysokość, średnice - to cenna informacja dla przyszłych prac (kolejne remonty, przebudowy). Raport z ewentualnych problemów - trafienie na pręt, nieprzewidziane zbrojenie, konieczność zmiany lokalizacji - dokumentuje proces.

Przekazanie dokumentacji dla przyszłych ekip - następny wykonawca modernizujący instalacje będzie wiedział, gdzie już są otwory, gdzie jest zbrojenie, czego unikać.

Ubezpieczenia i gwarancje

OC wykonawcy to wymóg bezwzględny - w przypadku uszkodzenia konstrukcji szkody mogą sięgać setek tysięcy. Gwarancje jakości na wykonane prace - zazwyczaj 2-5 lat - dają pewność, że jeśli problemy wynikną później, wykonawca je naprawi.

Procedury reklamacyjne powinny być jasne - jak zgłaszać problemy, jakie terminy reakcji, kto odpowiada za diagnostykę. Dobry wykonawca nie unika odpowiedzialności, ale rozwiązuje problemy konstruktywnie.

Naprawy i wzmocnienia

Co zrobić, gdy uszkodzono zbrojenie?

Ocena zakresu uszkodzenia przez konstruktora - czy pręt jest tylko zarysowany, częściowo przecięty, całkowicie przerwany. Zabezpieczenie antykorozyjne odsłoniętych prętów - masa epoksydowa, zaprawa antykorozyjna - chroni stal przed rdzą.

Wzmocnienia kompozytowe (maty z włókien węglowych przyklejane do powierzchni stropu) lub stalowe (belki, obejmy) mogą kompensować utratę nośności. To kosztowne rozwiązania, ale czasem jedyne, gdy uszkodzenie już nastąpiło.

Likwidacja niepotrzebnych otworów

Gdy otwór okazał się niepotrzebny lub został wykonany w złym miejscu, należy go zlikwidować. Wypełnienie zaprawami konstrukcyjnymi o właściwościach zbliżonych do betonu, wtryski epoksydowe dla szczelnego wypełnienia. Przywrócenie nośności nie jest pełne (otwór pozostawia "bliznę"), ale znacznie lepsze niż pozostawienie pustki.

Jak wybrać wykonawcę?

Doświadczenie w wierceniu stropów

Portfolio z fotografiami realizacji w stropach różnych typów - monolityczne, gęstożebrowe, prefabrykowane. Referencje od klientów, którzy zlecali podobne prace - szczególnie w budynkach mieszkalnych, gdzie bezpieczeństwo jest priorytetem. Współpraca z konstruktorami – wykonawca, który regularnie konsultuje trudne przypadki ze statystykami rozumie odpowiedzialność.

Sprzęt i technologie

Wykrywacze zbrojenia w standardowym zestawie pokazują profesjonalizm. Wiertnice diamentowe - nie młotowiertarki - to wymóg dla prac w stropach. Systemy odpylania lub chłodzenia wodnego w zależności od warunków.

Firma RCUT specjalizuje się w precyzyjnym wierceniu konstrukcji betonowych, dysponując zarówno sprzętem diamentowym jak i zaawansowanymi technologiami jak roboty wyburzeniowe BROKK czy cięcie liną diamentową dla najbardziej wymagających projektów, gdzie tradycyjne metody nie wystarczają.
